SSD系列閉環步進電機驅動器
-
1、采用32位電機控制專用DSP芯片；
2、電壓范圍：AC24V~80V；
3、細分共16檔，可通過上位機設置任意細分(200-25600)；
4、信號輸入5-24V兼容，無須外部串聯電阻。
- 咨詢熱線：15817488109
-
-
規格參數
-
產品特性
-

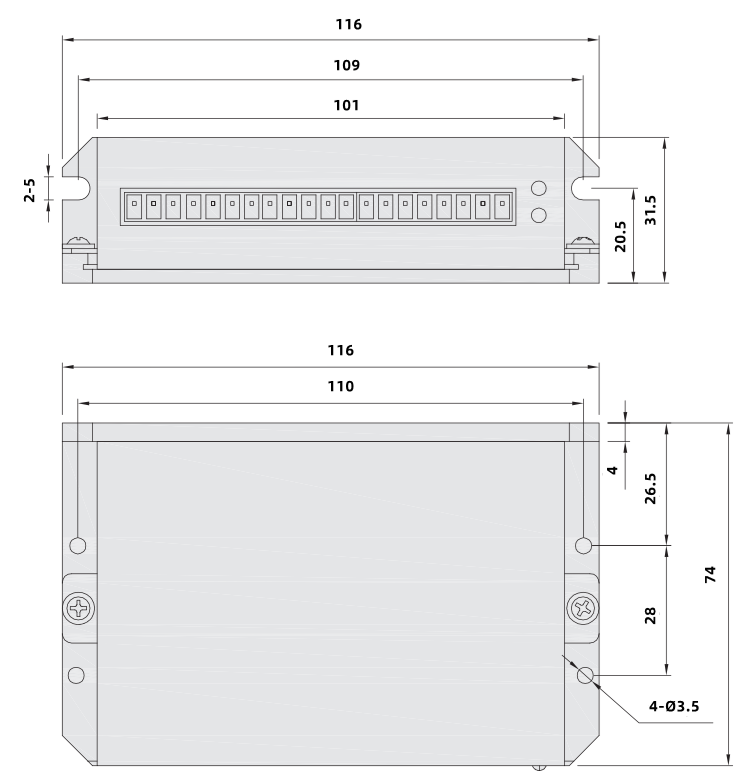

外形尺寸
-
矩頻曲線
-
資料下載
-
聯系我們
|
型號 |
適配電機 |
工作電壓 （VAC） |
峰值 電流 （A） |
信號電壓 （V） |
控制信號 |
編碼器 線數 |
編碼器 類型 |
|
SSD42H |
20/28/35/42 |
24-80 |
2.5 |
5-24兼容 |
單端/差分 |
2500 |
A/B雙通道支持光編、磁編 |
|
SSD57H |
57 |
24-80 |
5.0 |
5-24兼容 |
單端/差分 |
2500 |
|
|
SSD60H |
60 |
24-80 |
6.0 |
5-24兼容 |
單端/差分 |
2500 |
|
|
SSD86H |
86 |
24-80 |
7.0 |
5-24兼容 |
單端/差分 |
2500 |
注意事項：
1、只有技術人員才可以安裝，調試或維護本產品。
2、不可帶電插拔驅動器及電機端子。
3、為了防正驅動器受干擾，建議控制信號采用屏蔽電纜線，并且屏蔽層與地線短接。
4、接線時請勿在線頭上先上一層焊錫(可能導致無法正常接線)。
